Müasir elektronikanın yüksək pay dünyasında, cibinizdəki smartfondan, işinizi gücləndirərək, istiliyiniz səssiz düşməndir. Performans tıxacı, sistem qeyri-sabitliyi və vaxtından əvvəl uğursuzluq, qeyri-adekvat istilik idarəetməsinin bütün nəticələridir. Beləliklə, incə komponentlərinizi təzyiq altında sərinlə təmin edirsiniz? Cavab tez-tez aldadıcı sadə bir materialda olur: theTermal keçirici silikon pad.
İki onillikdən çox təcrübəsi olan bir istilik idarəetmə mütəxəssisi olaraq, bu materialın düzgün tətbiqinin məhsul dizaynını və uzunömürlülüyünün necə inqilab edə biləcəyini əvvəlcədən gördüm. Bu, sadəcə bir komponent deyil; Termal deqradasiyasına qarşı ilk müdafiə xəttinizdir.

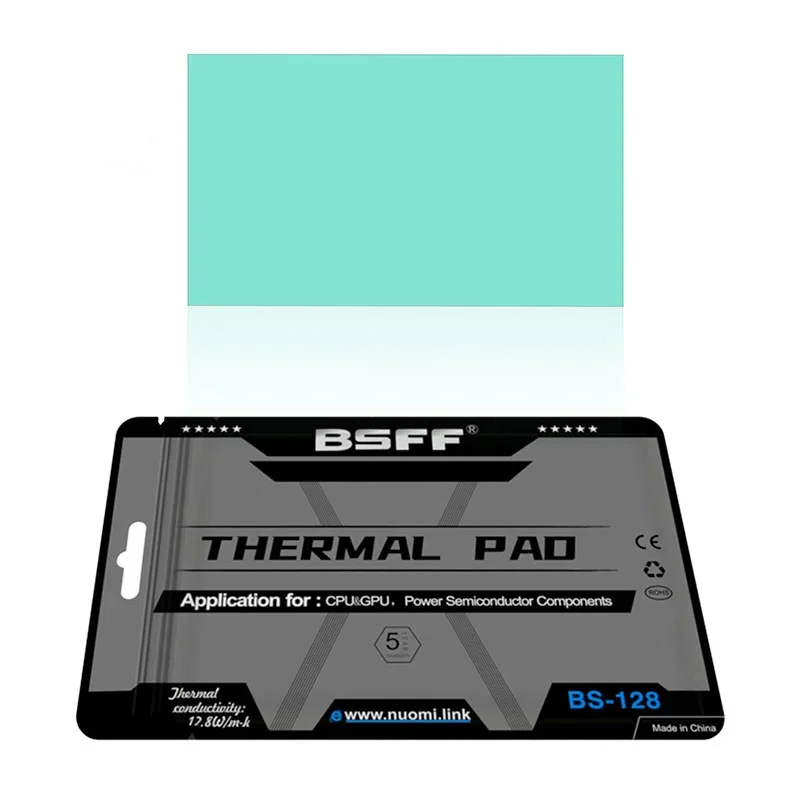

Termal keçirici silikon pad yumşaq, uyğun və yüksək çox yönlü bir termal interfeys materialdır (TIM). İstilik yaradan bir komponent (CPU, GPU və ya Güc Transistoru kimi) və istilik lavabonu və ya soyutma həlli arasındakı mikroskopik hava boşluqlarını aradan qaldırmaq üçün hazırlanmışdır. Hava istiliyin zəif bir dirijoru olduğundan, bu boşluqlar əhəmiyyətli istilik müqaviməti yaradır. Silikon pad bu boşluqları, bu boşluqları effektiv şəkildə doldurur, beləliklə komponentdən uzaq bir şəkildə köçürülür, beləliklə, optimal işləyən temperatur və cihaz etibarlılığını artırır.
Üstün boşluq doldurma qabiliyyəti:Termal pastalarından fərqli olaraq, yastiqciqlar montajdakı tolerantlıq dəyişikliyini kompensasiya edərək böyük və qeyri-bərabər boşluqları asanlıqla doldura bilər.
Elektrik izolyasiyası:İstilik-tənqidi ikili funksiyanı idarə edərkən qısa dövrələrin qarşısını alaraq əla elektrik izolyasiyasını təmin edirlər.
Fövqəladə dayanıq və təkrar istifadə:Bu yastiqciqlar, çoxsaylı istilik dövrlərindən sonra da zamanla forma və performanslarını qoruyur, yəni görkəmli sıxılma dəsti müqavimətini təklif edir. Bir çoxu prototipləmə və ya təmir zamanı yenidən istifadə edilə bilər.
Tətbiq və yenidən işləmə rahatlığı:Maye yapışdırıcılar və ya termal yağları ilə əlaqəli qarışıqlığı aradan qaldırmaq üçün təmiz və sadədirlər. Bu istehsal sürətləndirir və istismarı asanlaşdırır.
Davamlılıq:Uzunmüddətli sabitlik və performans təmin edən, ozon və bir çox kimyəvi maddələrə, ozon və bir çox kimyəvi maddələrə davamlıdır.
Doğru istilik keçirici silikon yastığı seçmək paramount. Budur, nəzərə almalı olduğunuz əsas parametrlər, aydınlıq bir tələb tələbləri ilə təqdim olunur.
Açar parametrləri siyahısı:
Termal keçiriciliyi:W / M · K (Meter-Kelvin başına vat) ölçülür. Bu, ən kritik əmlakdır, materialın istilik davranış qabiliyyətini göstərən. Daha çox tələbkar tətbiq üçün daha yüksək dəyərlər daha yaxşıdır.
Sərtlik (və ya yumşaqlıq):Sahil 00 miqyasında ölçülür. Daha aşağı bir dəyər, daha yaxşı interfeys əlaqə üçün yerüstü pozuntulara daha asan uyğun olan daha yumşaq bir pad göstərir.
Qalınlıq:Mövcud qalınlığı, montajınızdakı xüsusi boşluğu doldurmaq üçün çox vacibdir.
Bölmə gərginliyi:Materialın izolyator kimi uğursuz olduğu elektrik gərginliyi. Daha yüksək bir dəyər daha yaxşı dielektrik gücünü ifadə edir.
Həcm müqaviməti:Materialın elektrik izolyasiya qabiliyyətinin ölçüsü.
Əməliyyat temperaturu aralığı:Yastığın alçaldıcı olmadan etibarlı şəkildə çıxış edəcəyi temperaturun arası.
Açıq, A-a-bir baxış müqayisə etmək üçün, burada Nuomi Kimyəvi stansiyalarında bəzi standart məhsul qiymətlərini izah edən sadə bir masa:
| Məhsul dərəcəsi | İstilik keçiriciliyi (w / m · k) | Sərtlik (sahil 00) | Qalınlıq diapazonu (mm) | Əsas tətbiqetmə fokusu |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0.5 - 5.0 | Yüksək performanslı hesablama, Gpus |
| NM-TG500 | 5.0 | 60 | 0.5 - 10.0 | Power Elektron, LED işıqlandırması |
| Nm-tg800 | 8.0 | 70 | 0.5 - 3.0 | Serverlər, Telekom infrastrukturu |
| NM-TG12 | 12.0 | 80 | 0.5 - 2.0 | Avtomobil, yüksək güc igbts |
Bu cədvəl başlanğıc nöqtəsidir. Nuomi kimyəvi maddəsində ən sərt və bənzərsiz istilik problemləri ilə tanış olmaq üçün xüsusi formuliya hazırlamaqda ixtisaslaşırıq.
S: Tətbiqim üçün düzgün qalınlığı necə müəyyənləşdirirəm?
A:Düzgün qalınlıq, istilik mənbəyi və istilik batımı arasında doldurmaq üçün lazım olan boşluqla müəyyən edilir. Ümumiyyətlə ölçülmüş boşluqdan bir qədər böyük (məsələn, 0.5mm daha) bir pad qalınlığını seçmək tövsiyə olunur. Bu, montaj bağlandıqda, pad bir qədər sıxılır, hər iki səthdə intim əlaqə yaradır, bu da komponentlərə zərər verə bilər və ya pad effektivliyini azalda bilər. Həmişə dizaynınızdakı tolerans üçün həmişə hesab edin.
S: Bir istilik keçirici silikon pad, xüsusi bir formaya kəsilə bilərmi?
A:Tamamilə. İstilik keçirici silikon yastiqciklərinin əhəmiyyətli üstünlüklərindən biri özelleştirme asanlığıdır. Komponentinizin izini uyğunlaşdırmaq üçün demək olar ki, hər hansı bir forma və ya ölçüdə dəqiq bir şəkildə kəsilə bilər. Bu, hədəf soyutma üçün imkan verir və digər komponentlərə müdaxilə edə biləcək bir materialın qarşısını alır. Prototip üçün, hətta kəskin bir bıçaq və ya skalpel ilə əl ilə təmizlənə bilərlər.
S: Silikon əsaslı bir pad və qrafit vərəqi arasındakı fərq nədir?
A:Hər ikisi istilik menecmenti üçün istifadə olunur, fərqli xüsusiyyətləri var. Termal keçirici silikon yastiqciqlar adətən elektrikli izolyasiya, daha yumşaq və üçölçülü boşluqları doldurmaqda əladır. Həm istilik ötürülməsi, həm də mexaniki yastığı təmin edirlər. Digər tərəfdən qrafit təbəqələri, çox vaxt planar istiqamətində (x-y ox), lakin qalınlığı (Z-Axis) vasitəsilə daha az təsirli ola bilər. Təcrübə tələb edən tətbiqlərdə bir çatışmazlıq ola biləcək elektrikli keçiricidir. Seçim tamamilə xüsusi istilik, elektrik və mexaniki tələblərinizdən asılıdır.
Sadəcə yüksək keyfiyyətli bir pad sahibi olmaq kifayət deyil; Düzgün tətbiq açardır.
Səth hazırlığı:Həm komponent, həm də istilik sinköçir səthlərinin təmiz, quru və yağ, toz və ya köhnə istilik material qalıq qalıq olduğundan əmin olun.
Diqqət yetirin:Qoruyucu astarları (əgər varsa) çıxarın və çirklənməməsi üçün padını kənarları ilə idarə edin.
Dəqiq yerləşdirmə:Yastığı komponentə görə diqqətlə uyğunlaşdırın. Bir dəfə yerləşdirildikdən sonra, onu yerləşdirməməyə çalışın, çünki bu, hava baloncuklarını tələyə sala bilər.
Təhlükəsiz montaj:Yastıq üçün tövsiyə olunan sıxılma gücünə görə, istiliyi bərabər şəkildə bağlayın, ardıcıl təzyiq tətbiq edin. Bu, vahid bir interfeys və optimal istilik ötürülməsini təmin edir.
İki onillikdən çoxdur ki, Nuomi Kimya (Shenzhen) Co., Ltd komandası, komandanın komandası, qlobal müştəri üçün mühəndislik qabaqcıl istilik həllərinin ön cəbhəsindədir. Termal probleminizin unikal olduğunu başa düşürük. Buna görə yalnız məhsul satmırıq; Tərəfdaşlıq təqdim edirik.
Ekspertizatımız, yalnız hərtərəfli standart istilik keçirici silikon yastiqciqlar, həm də xüsusi formulalarda sizinlə birlikdə işləmək üçün bir sıra istilik daşıyıcılarını təklif etməyə imkan verir. Yumşaqlıq və keçiricilik, unikal bir rəng və ya xüsusi bir ölmə formasının müəyyən bir tarazlığına ehtiyacınız varsa, çatdırmaq üçün texniki imkanımız var.
Termal problemlərin yenilikinizi məhdudlaşdırmasına imkan verməyin. Soyuducu, daha etibarlı və daha səmərəli elektronika qurmağınıza kömək edək.
Əlaqəbu gün bizəNuomi Kimya (Shenzhen) Co., Ltd.Layihə tələblərinizi müzakirə etmək və pulsuz nümunələr tələb etmək. İstilik müvəffəqiyyətinizi birlikdə mühəndis edək.
